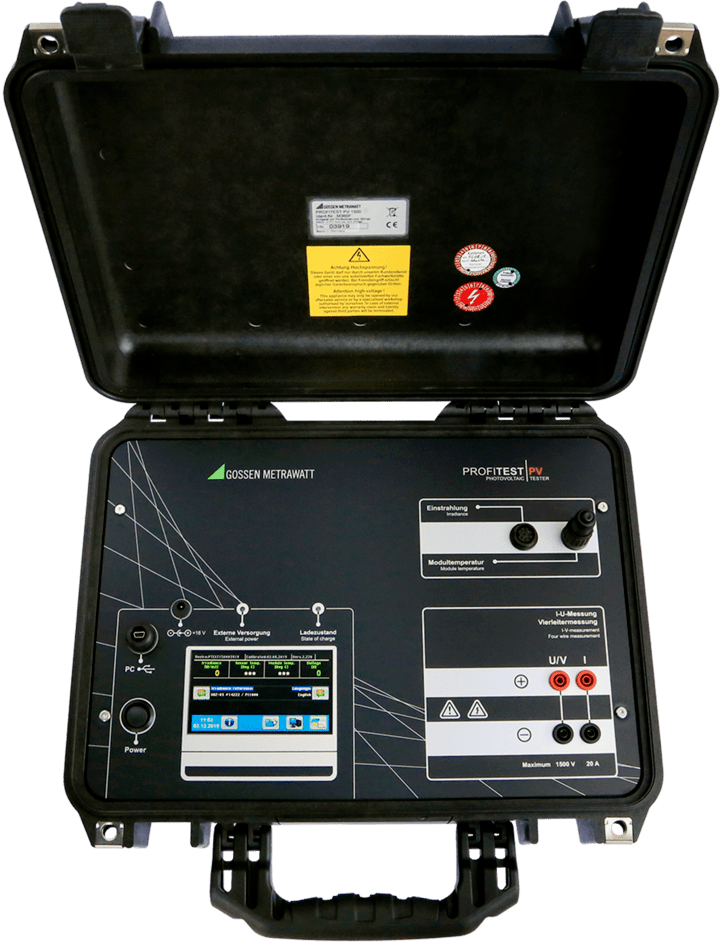

1500v光伏組件測試儀及IV曲線測試儀Profitest PV 1500
Profitest pv 1500可測量1500V光伏組件以及組串或陣列的IV曲線，通過程序, 該設備可以直接在光伏系統的安裝位置測量和計算峰值功率 Ppk、串聯電阻Rs 和 并聯電阻Rp。計算結果和圖表可以顯示在內部彩色的TFT 顯示屏上。因此,光伏系統的質量控制可以快速、經濟地進行。這種簡單而有意義的實際檢查服務于客戶的要求, 也符合安裝程序的要求。
除此之外 Profitest pv 1500也適合作為研究和開發目的的工具。
光伏能源領域的新科技，IV曲線測試儀
生態的持續發展、能源平衡上不斷提高及效能和經濟上的說服力，使得光伏發電正在迅速獲得非凡的意義。如今，光伏發電已被認為是未來的能源來源。Z大限度地利用太陽能、取得Z大的產出，需要J對的精確度。
這就導致了在各個階段的操作過程中，對使用的測量技術要求極高：已在規劃階段的光伏系統，決定性的因素，必須準確地確定，并納入系統的概念。在Z初啟動和定期測試期間，必須準備一份報告，其中包括標準中所規定的電氣測量值和系統數據。光伏安裝的質量和性能，可引證、記錄在光伏系統認證中，以便日后追塑核實。質量的保證對整個系統的使用壽命有著至關重要的意義,畢竟，業主需要可靠的、決定性的產量監控，以確保長期盈利。太陽能光伏系統測試儀PROFITEST PV 1500，為滿足這些苛刻的條件而開發，使精確測量成為可能,并且高效便捷。它的設計理念：精度Z大化-付出Z小化，在別人還在輸入數據的時候，輕松讀取測試結果！
滿足DIN EN62446-VDE0126-23測試標準
■ 采用容性負載測試方式保證高精度和快速測量，Z大限度保證了測試的可靠性
■ 保護的運算處理程序用來確定組件的內部串聯電阻，僅基于單次測量的典型IV曲線
■ 保護的運算處理程序用來評估光伏組件，無需了解制造商的細節
■ 測量?jī)x器標配負載隔離開關(1500V/32ADC)與光伏組件隔開，確保安全
■ 符合IEC/EN60904-2標準的參考組件，同時集成PT1000溫度傳感器
PROFITEST PV 1500：接線、啟動、測量、瞬間完成！
現場測試無需耗時輸入組件信息
PROFITEST PV 1500可為單個或一串模組提供Z精確的IV曲線測試
■ 保護的設計使得這臺創新的設備能夠單次測量同時獲得多項參數，無需輸入模組的信息：峰值功率、內部串聯阻抗、內部并聯阻抗。
■ 快速生成組件質量測試報告并提供整改建議及方案
■ 測量結果（含STC狀態下結果）可直接在現場通過高分辨率觸屏界面顯示，方便可靠。
這種創新的高效的測試方法，在Z初安裝和定期測試過程中，為技術人員節約了寶貴的時間。依靠我們的測試設備，客戶可實時讓系統處于Z佳狀態、能量源源不斷的產出。
1500V組件IV曲線測試儀量程
1500V/20A的自適應量程，使得PROFITEST PV成為太陽能應用領域的通用測量?jī)x器。一方面，通過測量出峰值功率可以用于確定組件的轉換效率；另一方面，通過精確測量組件的IV特性曲線，能準確判斷被測組件和組件串的特性，因此該儀器非常適合作為精密測量?jī)x器應用于在科研和開發。
內部串聯阻抗Rs：?jiǎn)未螠y(cè)量足以確定
以往，不管是晶硅還是薄膜組件，至少需要獲取組件兩條在特定狀態下的特征曲線才能確定組件的內部串聯阻抗，費時費力。
1500V組件IV曲線測試儀PROFITEST PV 1500 讓測試從此變得簡單快捷
■ 只需一條IV特性曲線，即可自動計算出峰值功率Ppk，串聯阻抗Rs，并聯阻抗Rp
■ 通過PV Analyser軟件可以實現測試結果和系統預期結果的對比，使得連接故障、導線腐蝕破損等不易察覺的問題顯而易見，可將能量損耗降到Z低。
1500V組件IV曲線測試儀創新的測試技術確保高精度
■ 可測量短路電流Isc，開路電壓Uoc，瞬時組件值, Pmax, 內部串聯阻抗Rs，內部并聯阻抗Rp
■ 可顯示（計算后）參數包括：峰值功率Ppk內部串聯阻Rs，內部并聯阻抗Rp，瞬時Upmax, Ipmax, Pmax, Uoc, Isc, FF,Tmod, Tref, Eeff，IV特性曲線圖。
■ 即時數據轉換為STC（標準狀態）下的數值
■ Z大測量電壓可達1500V DC，電流20A DC，功率20KW
■ 功率和溫度測量采樣開爾文四線法確保高精度
■ 標準輻照度傳感器內置Pt1000溫度探頭，含裝配接頭及10米連接線
■ 實時輻照度測量，毫秒內的輻照度變化可以響應
■ 內部可存儲幾千組測試數據
■ 不間斷顯示溫度和輻照度值
■ 輻照度傳感器的溫度和組件背面溫度的分開測量確保了測量的準確性
■ 通用的參考組件接口可以方便更換市場上其他廠家的參考組件
■ 可以通過連接電腦實現長時間自動測量，測試間隔可調
■ 標配外部電源適配器以便于長時間測量
■ 開放式界面可以實現特殊應用下的操作
■ 完整的模組及客戶數據庫實現設備和PC的交互傳輸
1500V組件IV曲線測試儀PROFITEST PV 1500開創了通用測試領域的b桿，安全、高效的測試方法，
偏重實際應用的報告編輯、數據處理功能、出眾的工程學設計。
為了進行不同模組及晶格直接的對比，IEC60904及DIN EN60904規定了標準測試狀態（1000W/m2,25℃，AM1.5），在此測試條件下的IV特性曲線圖由三個量定義：MPP、Voc、Isc。
1500V組件IV曲線測試儀容性測量方法：
PROFITEST PV 1500 的一個很重要的特色在于采用電容法測試，可實現多種型號組件的測量，更重要的是確保了測試的精度，無視輻照度變化的影響。
■ 相對傳統的測試方法，我們的儀器采用高穩定的容性負載測試方式來獲取IV特性曲線，提供了精確度
■ 傳統的測試方式，一次測量基本需要10s-30s時間，即便是毫秒內輻照度也有可能有近百W/m2的變換，更別說幾秒鐘，因此傳統的測試方式由于測試時間的延長導致了測試精度的急劇下降。
將干擾因素降到Z低的完整特征曲線跟蹤
容性負載測試方式之前在學術界引起廣泛關注，今天PROFITEST PV 1500已將此技術發揚光大:
■ 一方面，跟蹤光伏組件、組件串、組件陣列的IV特征曲線不能過快，以避免組件本身的容性或感性對于測試結果的影響，
■ 另一方面，過慢的測量會因?yàn)檩椪斩鹊乃蚕⒆兓瘜?duì)結果造成影響。
運用容性測試方法的PROFITEST PV 1500測試儀，0.5s內完成測試，Z大限度減小以上的可變因素對于測試結果的影響，保證了測試精度的可靠性。
W美搭配的附件
多樣的可選附件W美搭配PROFITEST PV 1500系統，可適應繁雜的測試環境，Z大限度的發揮該系統的優勢，同時標配了結實耐用的手提箱，方便運輸。
■ 手提箱
■ 外部負載斷路器（1000V/32A），本質安全，全極斷開設計
■ 滿足IEC/EN 60904-2標準的單晶參考組件（輻照度傳感器），集成Pt1000溫度傳感器，10m長連接線
■ 外部適配器（16VDC，2.5A）用于給儀器充電
■ 組件和儀器之間的連接線，采樣四線法保證精度附件
■ Pt100溫度傳感器，和參考組件上的區別開來，專門用于測試組件背面溫度
1500V組件IV曲線測試儀PV Analyser 分析軟件
手提箱標配的PV Analyser軟件可以對于測試結果進行高效的分析和生成報告，是專為光伏行業定制的一款非常實用的軟件，圖形界面顯示，測試結果評估，報告生成，強大的數據庫功能。
PV Analyser 功能包括但不限于：
■ 讀取PROFITEST PV 1500上的測試數據和設置
■ 導出測試數據（比如XLS格式）
■ 生成測試報告
■ 在線測量，圖形和數據同時顯示（同樣適用于長時間測量模式）
■ 光伏組件數據庫及客戶資料庫的實時編輯上傳
■ STC狀態下數據的換算顯示
■ 多組測試曲線的同窗顯示
■ 兼容Windows NT，2000，XP，Vista，Win7 系統
1500V組件IV曲線測試儀產品亮點
■ 開路電壓Z高1500V，短路電流Z大20A
■ 大功率容性負載使得測試時間極短0.02-2s，確保高精度結果
■ 內置多種組件信息無需現場輸入，節省時間
■ 堅固的塑料外殼, 防水, 防震, 防塵 (IP67)
■ 彩色觸屏操作系統，32位工業級PC
■ 閃存數據存儲 512MB (足以進行1000次以上測量)
■ 采樣率Z大值：100kHz, 分辨率12位
■ 4線法測量, 避免了電壓測量中的系統誤差
■ 適合陽光下測量的彩色TFT 顯示屏, 帶 led 背光, 分辨率 480 x 272像素, 高對比度
■ 使用 ms-windows?應用程序進行操作和分析, 通過獨立的 usb 進行通信
■ 電壓供應鋰離子電池 11.25 v/8.8 ah/99.6 wh (連續運行約 8 h )
■ 測量周期：?jiǎn)未螠y(cè)量 0.02秒 (100 組測量值)
■ 輻照度參考傳感器集成 pt1000 溫度傳感器
■ 可選額外測背面溫度傳感器
■ 測量?jī)x器自動選擇Z佳測量量程
